扩大光瞳光学技术的解说

Vision Engineering 的专利“扩大光瞳”技术和无目镜高能光学™技术让使用者对学
显微仪器可以进行更有效的和较简便的操作。纯光学技术令使用者有更大程度的头部
活动范围，明显减轻了眼睛疲劳，此外还拉开了使用者双眼与目镜之间的距离 --- 那
麽它是怎麽样的工作原理呢？

● 卓越的光学性能

● 出色的人机工学，实现持续的舒适度

● 能让眼睛疲劳缓解和有更大程度的头部活动范围

● 使用者可佩戴眼镜

● 方便地观察整个视野

它是怎麽样的工作原理？

扩大光瞳技术扩宽了显微镜射出目镜的光学成像。

扩宽的光学成像能有更大程度的头部活动范围丶减轻了眼睛疲劳，此外还让使用者双眼与目镜之间的距离拉开原来的四倍。对使用高倍率放大的使用者来说，扩大光瞳的成像提供对光场外部的更加舒适观察。

标准的射出成像

扩宽的射出成像

此外，扩大光瞳技术还消除 “莫特飞蝇效应”的出现或眼睛中 “悬浮物” 的干扰。这普遍的人类自身缺陷是由於眼球里总漂浮着微小组织碎块，所产生的现象极大地妨碍使用显微镜进行观察操作。从传统目镜射出细乍及强烈的光束刺激眼睛里这些碎块後变得轮廓鲜明的起伏，显示好像为悬浮物。

标准目镜

扩瞳目镜

扩大光瞳技术被采用在Vision Engineering的专利ISIS 目镜上，并是Alpha 体视显微镜的必备组成部分。类似的这一专利技术也被采用在无目镜的 Hawk 和 Kestrel 非接触式测量系统丶以及在Lynx 体视显微镜和 Mantis体视观测器上。

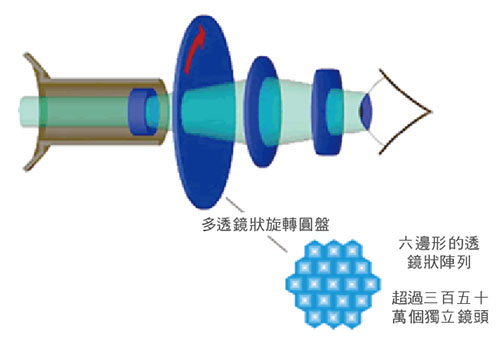

光学转盘

在Vision Engineering的专利技术核心有一个旋转的多透镜转盘，它由上百万个透镜所组成，每个仅几微米直径的透镜作为独立的图像生成表面。

转盘通过高速旋转过程把数百万条独立的视觉光轴线整合出高保真和高清晰的成像。

Vision Engineering的 ISIS目镜是采用这项技术的一个例子。

ISIS目镜提供超过传统的目镜10倍的出射光瞳直径，这就允许有更大程度的头部活动范围丶减轻了眼睛疲劳，此外还让使用者双眼与目镜之间的距离拉开原来的四倍。
